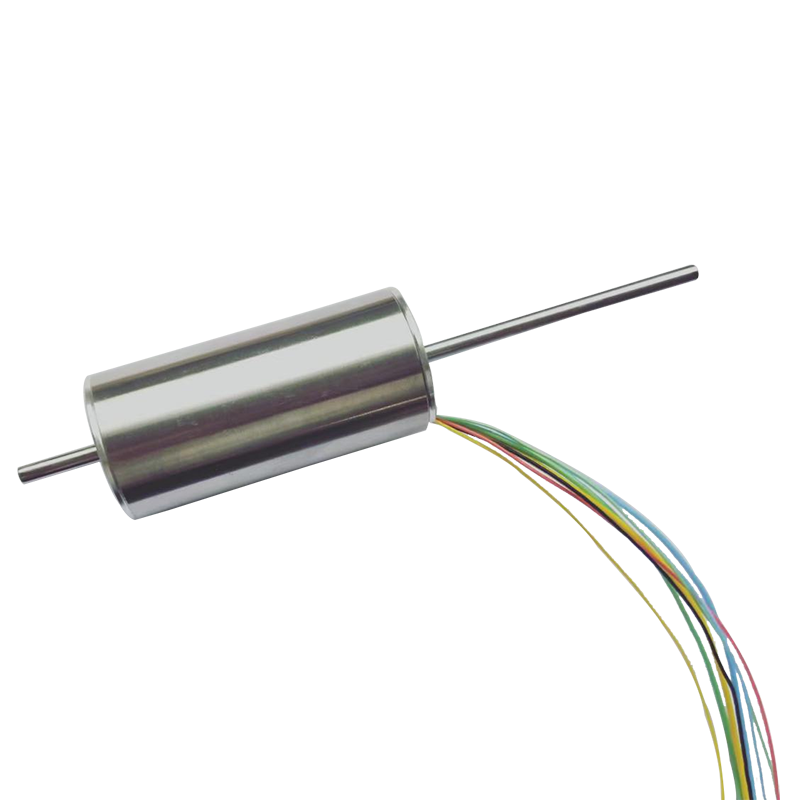

हॉल सेंसर के साथ 22 मिमी ब्रशलेस डीसी मोटर

पेशेवर निर्माण के रूप में, हम आपको हॉल सेंसर के साथ रुईक्सिंग 22 मिमी ब्रशलेस डीसी मोटर प्रदान करना चाहते हैं। हमारे पास व्यावसायिक उत्पादन तकनीशियन और विदेशी व्यापार टीमें हैं। अपने ग्राहकों को बेहतर सेवा और उत्पाद प्रदान करना।

जांच भेजें

उत्पाद वर्णन

पेशेवर निर्माण के रूप में, हम आपको हॉल सेंसर के साथ रुईक्सिंग 22 मिमी ब्रशलेस डीसी मोटर प्रदान करना चाहते हैं। हॉल सेंसर वाली मोटर एक इलेक्ट्रिक मोटर है जो हॉल इफेक्ट सेंसर से लैस होती है, जो एक प्रकार का चुंबकीय सेंसर है जो चुंबकीय क्षेत्र की उपस्थिति का पता लगा सकता है। हॉल सेंसर के साथ 22 मिमी ब्रशलेस डीसी मोटर आमतौर पर मोटर के घूमने वाले शाफ्ट या रोटर के करीब लगाई जाती है और इसका उपयोग रोटर की स्थिति और गति के बारे में मोटर नियंत्रक को फीडबैक प्रदान करने के लिए किया जाता है।

BLDC2248-4पोल तकनीक पैरामीटर

मोटर पैरामीटर

नाममात्र शक्ति	W	70.0
रेटेड वोल्टेज	वाल्ट	24
प्रतिरोध	ओम	0.74
भार चाल नहीं	आरपीएम	16500
अभी कोई बोझ नहीं	एमए	300
गति स्थिरांक	आरपीएम/वी	687.5
टॉर्क स्थिरांक	एमएनएम/ए	13.8
गति/टोक़ स्थिरांक	आरपीएम/एमएनएम	37
स्टॉल वर्तमान	एमए	32432
स्टाल टार्क	एमएनएम	447
अधिकतम. क्षमता	%	82
अधिष्ठापन	महाराष्ट्र	0.055
यांत्रिक समय स्थिरांक	एमएस	2.18
रोटर जड़ता	जीसीएम²	5.62
मैक्स पर. उत्पादन
मौजूदा	एमए	3380
टॉर्कः	एमएनएम	47
रफ़्तार	आरएमपी	14337
उत्पादन	W	70

माप

मोटर विशेषता

● परिवेश तापमान रेंज -40～+100℃
● अधिकतम घुमावदार तापमान 155℃
● पोल जोड़े की संख्या 2
● चरणों की संख्या 3
● वजन 110 ग्राम
● अधिकतम गति 18000आरपीएम
● खेल समाप्ति ＜0.15
● निकासी व्यास ≤0.025
● लीड परिभाषा：

पीली ‍ मोटर वाइंडिंग ‍ ‍पिन1;

हरा ‍ मोटर वाइंडिंग ‍पिन2;

नीला ‍ ‍ ‍ ‍ मोटर वाइंडिंग ‍ पिन3;
लाल +5वी पिन4;
काला जीएनडी पिन5;
भूरा हॉल सेंसर पिन6;
बैंगनी ‍हॉल सेंसर ‍ ‍ पिन7;
ग्रे ‍ हॉल सेंसर ‍ ‍ पिन8.

BLDC2248 तकनीक पैरामीटर

मोटर पैरामीटर

नाममात्र शक्ति	W	10.0	25.0	25.0	25.0
रेटेड वोल्टेज	वाल्ट	24	24	24	36
प्रतिरोध	ओम	12	2.2	3.14	7.18
भार चाल नहीं	आरपीएम	5500	9000	13000	13000
अभी कोई बोझ नहीं	एमए	78	150	120	100
गति स्थिरांक	आरपीएम/वी	229	375	542	361
टॉर्क स्थिरांक	एमएनएम/ए	40.06	25.13	17.36	25.93
गति/टोक़ स्थिरांक	आरपीएम/एमएनएम	68.64	32.83	97.97	99.99
स्टॉल वर्तमान	एमए	2000	10909	7643.3	5013.9
स्टाल टार्क	एमएनएम	80.13	274.12	133	130
अधिकतम. क्षमता	%	64	78	77	74
अधिष्ठापन	महाराष्ट्र	1.8	0.154	0.25	0.77
यांत्रिक समय स्थिरांक	एमएस	2.82	1.35	3.79	3.18
रोटर जड़ता	जीसीएम²	3.72	3.72	3.68	3.03
मैक्स पर. उत्पादन
मौजूदा	एमए	600	1300	1320	890
टॉर्कः	एमएनएम	24.04	32.67	23	23
रफ़्तार	आरएमपी	3850	7927.5	10432	10372
उत्पादन	W	10	27	25	25

माप

मोटर विशेषता

● परिवेश तापमान रेंज -40～+100℃
● अधिकतम घुमावदार तापमान 155℃
● ध्रुव युग्मों की संख्या 1
● चरणों की संख्या 3
● वजन 110 ग्राम
● अधिकतम गति 18000rpm
● खेल समाप्ति ＜0.15
● निकासी व्यास ≤0.025
● लीड परिभाषा：

पीली ‍ मोटर वाइंडिंग ‍ ‍पिन1;

हरा ‍ मोटर वाइंडिंग ‍पिन2;

नीला ‍ ‍ ‍ ‍ मोटर वाइंडिंग ‍ पिन3;
लाल +5वी पिन4;
काला जीएनडी पिन5;
भूरा ‍हॉल सेंसर ‍ ‍ पिन 6 ;
बैंगनी हॉल सेंसर पिन7;
ग्रे ‍ हॉल सेंसर ‍ ‍ पिन8.
